Kuvaus

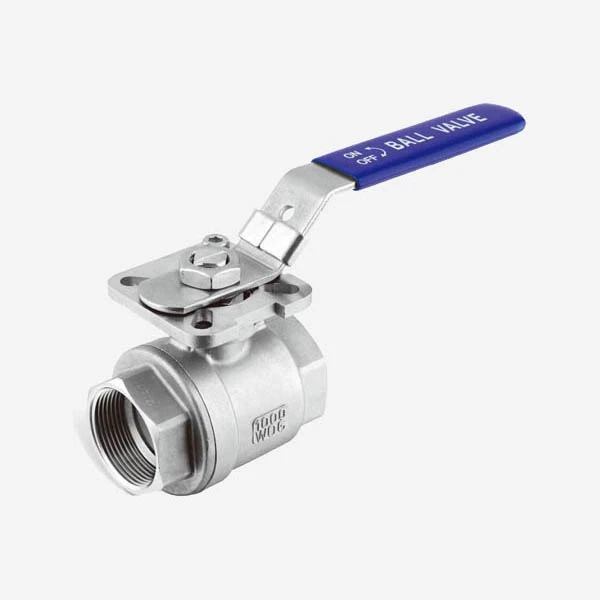

2-osainen palloventtiili (malli SC203M) koostuu kahdesta venttiilin runko-osasta-vasemmalla ja oikealla, jotka on liitetty toisiinsa kierteillä tai laippoilla, ja pallo ja istukat on kiinnitetty tiukasti sisään. Sen ensisijainen etu on sen helppo purkaminen ja huolto; tiivisteet voidaan vaihtaa ilman, että koko putkistokokoonpanoa tarvitsee purkaa. Hyödyntämällä kelluvaa pallorakennetta, se saavuttaa tiukan tiivistyksen, joka perustuu itse väliaineen paineeseen, mikä tekee siitä sopivan veden, öljyn, kaasun ja yleisesti syövyttävien väliaineiden on/off-ohjaukseen.
| Täysi portti 1000PSI/PN63 | Investointi Casting |
| Puhalla-pois-varsi | ISO5211 Asennusalusta |
| PED97/23/PE(CE0036) Hyväksytty | Lukituslaitteen kahva (valinnainen) |
| Tarkastustestaus: API598, EN12266 | Valu hyväksytty AD2000-W0 |
| Lanka: ASME B1.20.1 BS21.DIN2999/259,ISO228-1,JIS B 0203,ISO7/1 | |
MATERIAALILUETTELO
| KOHDE | NIMETTÄMINEN | MATERIAALI |
| 1 | BODY | CF8/CF8M |
| 2 | KORKKI | CF8/CF8M |
| 3 | PALLO | CF8/CF8M |
| 4 | STEM | 304/316 |
| 5 | PALLOVARSI | RPTFE |
| 6 | TYÖPÄÄSTÖ | PTFE |
| 7 | NIVELTIIVISTE | PTFE |
| 8 | VARDEN PAKKAUS | PTFE |
| 9 | RANSKARING | 304 |
| 10 | JOUSIEN PESULAITE | 304 |
| 11 | VARSPÄHKINÄ | 304 |
| 12 | MÄNTYPAHJAA VASTAN | 304 |
| 13 | KAHVA | 304 |
| 14 | KANDLE SEEVE | PVC |

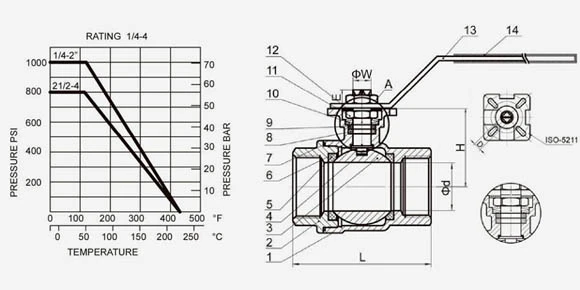

MITAT
(mm)
| KOKO TUOTE | d | L | H | D | E | W | ISO5211 |
| 1/4″ | 11.6 | 49 | 36.5 | 9 | 9 | 12 | F04/03 |
| 3/8″ | 12.5 | 49 | 36.5 | 9 | 9 | 12 | F04/03 |
| 1/2″ | 15 | 58 | 37.8 | 9 | 9 | 12 | F04/03 |
| 3/4″ | 20 | 65 | 42.5 | 9 | 9 | 12 | F04/03 |
| 1″ | 25 | 77 | 45 | 11 | 11 | 14 | F05/04 |
| 1.1/4″ | 32 | 90 | 51.5 | 11 | 11 | 14 | F05/04 |
| 1.1/2″ | 38 | 98 | 59.5 | 14 | 14 | 18 | F07/05 |
| 2″ | 50 | 121 | 68.5 | 14 | 14 | 18 | F07/05 |
| 2.1/2″ | 64 | 156 | 98.5 | 17 | 16 | 22 | F10/07 |
| 3″ | 76 | 186 | 108 | 17 | 16 | 22 | F10/07 |
Tarkastus
Suoritamme tiukat laatutarkastukset jokaiselle 2PC Ball Valve-SC203M:lle, mukaan lukien:
• Kulman mittaus
• Mittamittaus
• Spektritestaus
• Stressitestaus
• Venymätestaus
• Alustava seulonta
• Vedenpaineen testaus
• Manuaalinen tarkastus
Toimitus
Kuriiripalvelulla, kuten DHL, UPS, FEDEX jne. Ovelta ovelle saapuu yleensä 5-7 päivää.
Lentoteitse lentosatamaan yleensä 3-4 päivää saapua.
Merellä satamaan, yleensä 15-30 päivää saapua.
Jos toimitusaikasi on erittäin kiireellinen, suosittelemme valitsemaan kuriiripalvelun tai lentoteitse.
Jos se ei ole kovin kiireellinen, suosittelemme valitsemaan meritse, se on erittäin halpaa.
Sertifikaatit
FAQ
K: Miten valitset reiän ja{0}}pienenreikäisen venttiilin välillä?
V: Jos sinun on puhdistettava putkisto tai jos haluat virtausvastuksen, valitse täysreikäinen-venttiili. Jos et välitä painehäviöstä ja haluat säästää rahaa, sinun kannattaa valita ruostumattomasta teräksestä valmistettuihin palloventtiileihisi supistettu-reikäinen venttiili.
K: Millaisia liitäntämenetelmiä on saatavilla ruostumattomasta teräksestä valmistetuille palloventtiileille?
V: Voit hankkia liitännät, kuten NPT- tai BSP-laippaliitokset, kuten ANSI-, DIN- tai JIS-hitsatut liitokset, kuten pä{0}}hitsaus- tai pistorasia-hitsaus- ja puristus- tai pikaliitännät-ruostumattomasta teräksestä valmistettuihin palloventtiileihin.
K: Kestävätkö ruostumattomasta teräksestä valmistetut palloventtiilit alhaisia lämpötiloja?
V: Vakiotiivisteet, kuten PTFE, kestävät jopa -20 asteen lämpötiloja. Jos sinun on käytettävä ruostumattomasta teräksestä valmistettuja palloventtiilejä erittäin alhaisissa lämpötiloissa, kuten nestemäisessä typessä, sinun on hankittava erityiset nestekaasu- tai kryogeeniset palloventtiilit, joissa on pidennetyt kannet ja erikoistiivisteet ruostumattomasta teräksestä valmistettuja palloventtiilejä varten.
